金属盖板型QBT外墙变形缝安装做法
作者:www.jslhbxf.com 发布日期:2019-06-05 10:49

  金属盖板型QBT外墙变形缝是依据04CJ01-1图集举例,此型号是常被工程选用之一,在此小编根据多年安装经验整理出来详细做法。

  一、槽口预留及处理.

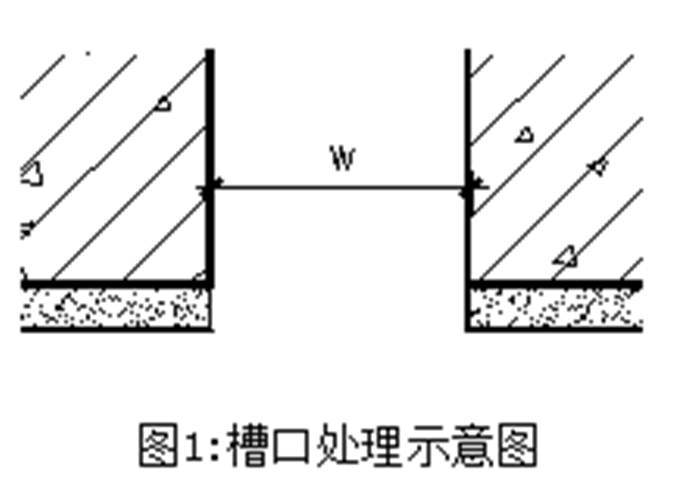

  1、槽口预留处理成如图1所示形状、尺寸。图中W为伸缩缝缝宽。


  2、保持整条缝的直线度。

  3、槽口两边安装基面保持平整、光洁。

  4、槽口两边安装基面保持在同一平面上。

  5、槽口两边完成面保持在同一平面上。

  6、清除干净缝内杂物及垃圾。

  二、安装铝合金基座.

  1、摆上铝合金基座,用红漆将基座上孔的位置标记到安装基面上。

  2、在标记位置用电锤钻孔,装上6mm塑料膨胀管。

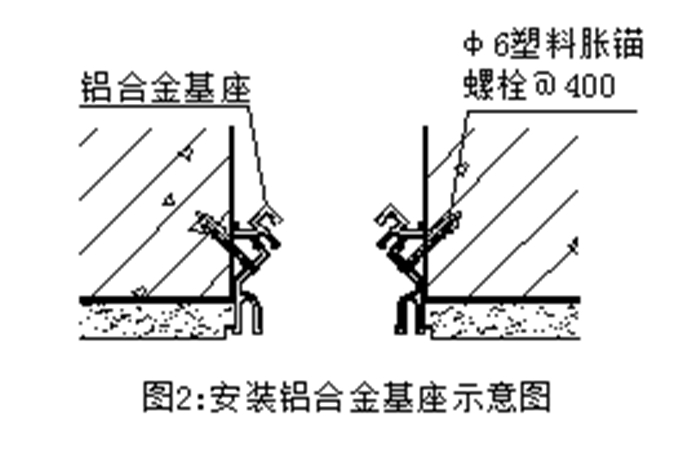

  3、摆上铝合金基座,拧上M4园头自攻螺钉。完成后如图2所示形状。


  4、铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。

  三、安装弹性胶条、滑杆、盖板.

  1、安装弹性密封带(橡胶弹性体)。

  2、摆上盖板,将滑杆安装位置标记到铝合金基座上。

  3、用胶带纸将滑杆初步固定至要安装的部位。

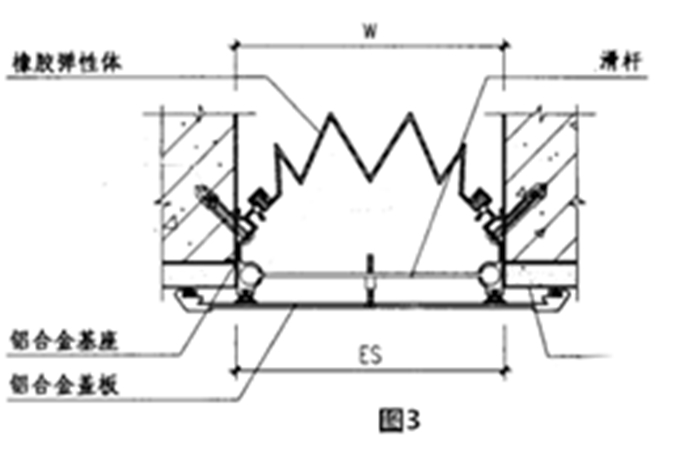

  4、摆上盖板,拧上滑杆螺丝。完成后如图3所示形状。(同产品图)。


  5、盖板接头处两边对齐。

  铝合金盖板分断可用钢锯锯断,用铝合金锉刀锉平。不锈钢盖板分断可用角磨机装1mm或2mm砂轮切割片切断再磨。
