卡锁型I-IL2内墙变形缝做法规范
作者:jslgbxf 发布日期:2019-01-26 18:18

 卡锁型I-IL2内墙变形缝做法规范是依据04CJ01-3图集举例,在其它图集中叫法不同但结构原理一样。具体步骤如下

  一、槽口预留及处理.

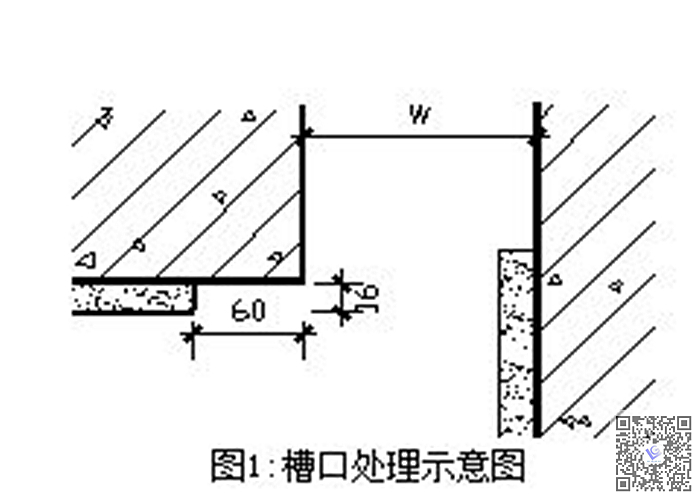

  1、槽口预留处理成如图1所示形状、尺寸。图中W为伸缩缝缝宽。

  2、保持整条缝的直线度。

  3、槽口两边安装基面保持平整、光洁。

  4、清除干净缝内杂物及垃圾。

  二、安装铝锚夹。

  1、弹线确定铝锚夹安装位置,保证铝锚夹安装在同一条直线上。

  2、摆上铝锚夹,用红漆将铝锚夹上孔的位置标记到安装面上。

  3、在标记位置用电锤钻孔,装上6mm塑料膨胀管。

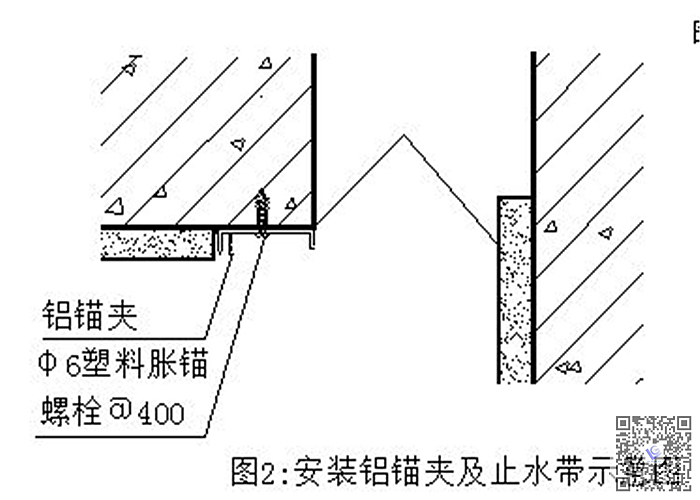

  4、摆上铝锚夹,拧上M4园头自攻螺钉。完成后如图2所示形状。

  三、安装铝合金中心板、铝合金盖板.

  1、上铝合金中心板、摆上铝合金盖板,使盖板上卡锁与铝锚夹对正。

  2、用皮榔头将卡锁敲入铝锚夹内。

  3、铝合金中心板、铝合金盖板接头处两边对齐。完成后如图3所示形状。(同产品图)。

  4、铝合金盖板分断可用钢锯锯断,用铝合金锉刀锉平。
