双列嵌平型楼地面变形缝QBD平面型安装做法
作者:jslgbxf 发布日期:2019-01-28 10:36

  双列嵌平型楼地面变形缝QBD平面型是按照04CJ01-1图集命名,在其它图集中名称不同,构造原理一样,具体安装做法

  一、槽口预留及处理.

  1、槽口预留处理成如图1所示形状、尺寸。处理深度检验方法:处理后,在安装基面上摆上铝合金基座,使铝合金基座上平面比地坪完成面低2mm为合适。图中W为伸缩缝缝宽。


  2、保持整条缝的直线度。

  3、槽口两边安装基面保持平整、光洁。

  4、槽口两边安装基面保持在同一平面上。

  5、槽口两边地坪完成面保持在同一平面上。

  6、清除干净缝内杂物及垃圾。

  二、贴止水带.

  1、将安装基面清理干净。

  2、弹线确定止水带贴合位置,止水带与安装基面贴合宽度为100mm。

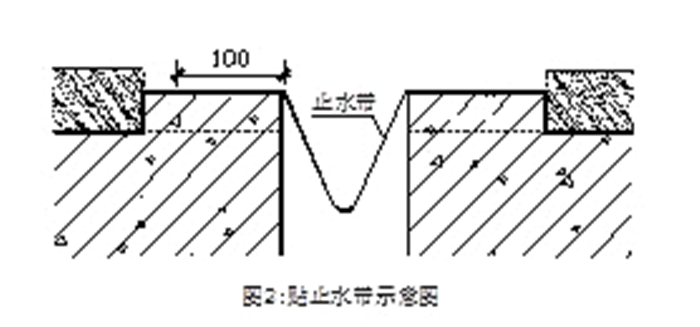

  3、在安装基面和止水带两边贴合部位上刷涂基层胶,待其干燥至不粘手时贴合、压平、压实。完成后如图2所示形状。


  4、两条止水带连接采用搭接胶对接,接合长度10cm左右。在止水带接合部位上刷涂基层胶,待其干燥至不粘手时贴合、压平、压实。

  5、一般情况下,遇到柱子部位,止水带应连续贴过。缝两头收尾处止水带竖起贴合15~20cm,并用金属压住固定。

  6、遇到室内水较多时,应将止水带两头穿过墙缝引通至外墙缝止水带或内层皮条内。或在止水带上加装排水装置,排水装置用一般落水管即可。

  7、止水带分断可用美工刀划断。

  三、安装铝合金基座.

  1、摆上铝合金基座,用红漆将基座上孔的位置标记到安装基面上。

  2、在标记位置用电锤钻孔,装上8mm塑料膨胀管。

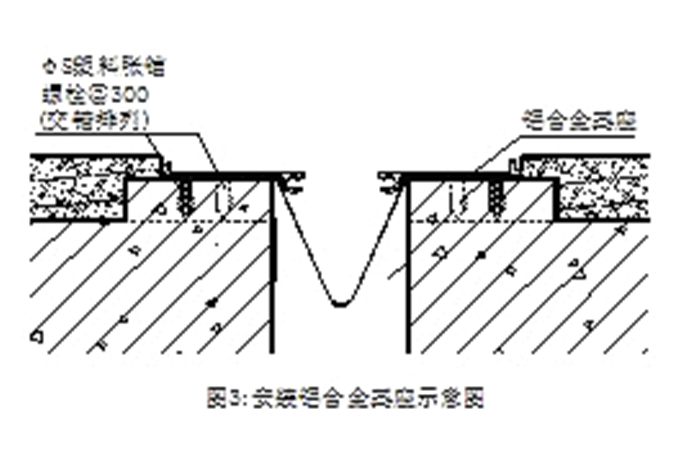

  3、摆上铝合金基座,拧上M5园头自攻螺钉。完成后如图3所示形状。


  4、铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。

  四、铝合金侧面的地坪缺口补装地坪铺装层。

  五、安装滑杆、铝合金中心板、弹性胶条。

  1、摆上铝合金中心板,将滑杆安装位置标记到铝合金基座上。

  2、将滑杆摆放到要安装的部位。

  3、摆上铝合金中心板,拧上滑杆螺丝。

  4、铝合金中心板接头处两边对齐。

  5、铝合金中心板分断可用钢锯锯断,用铝合金锉刀锉平。

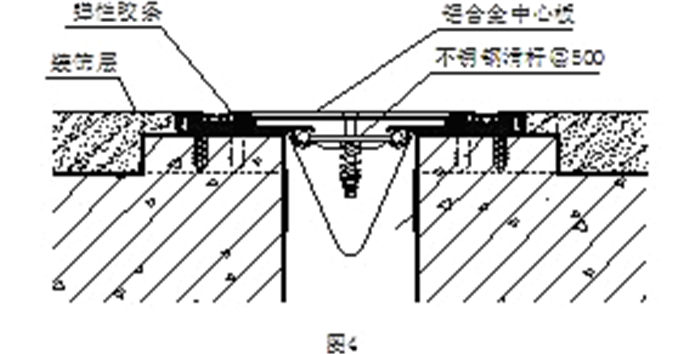

  6、安装弹性胶条。完成后如图4所示形状。


同产品图)。
